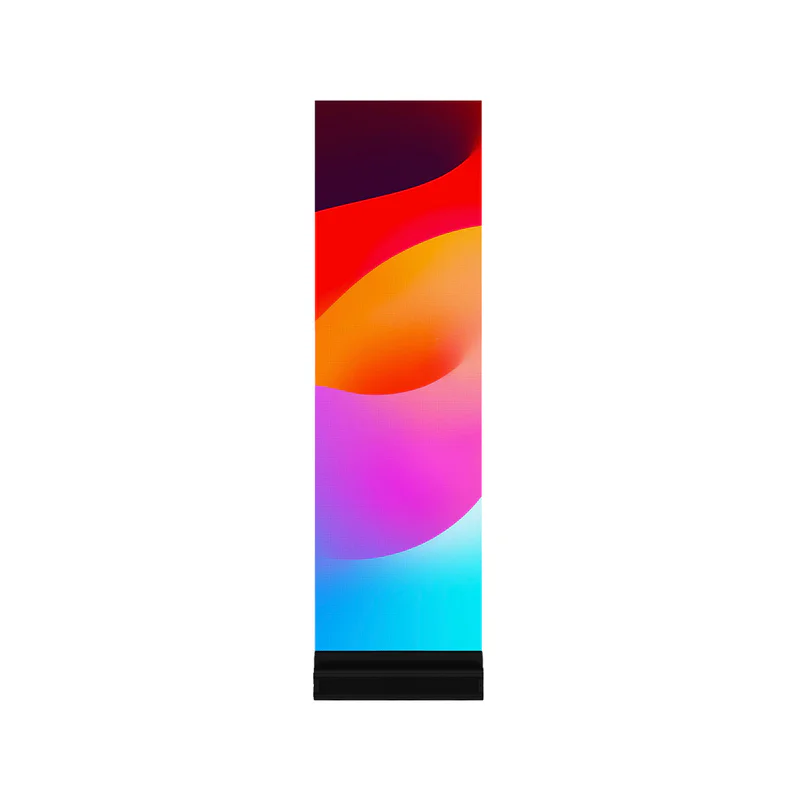

M 系列
产品参数
| 像素间距 (mm) | P2.5/P3.9/P6.25/P10 |
|---|---|
| 模组尺寸 (mm) | 125×1000/250×1000/250×1175/250×1000 |
| 感官通透率 | 70%~90% |
| 亮度 (cd/m²) | 2000 ~ 5000 |
产品优势
整屏透明隐形
无拼接结构，全屏透明隐形
空间悬浮影像
3D全息，空间悬浮影像
高清显示画质
横竖像素等间距，灯驱合一，16bit灰度等级
高亮高对比度
高亮高对比度
高对比度9000:1
高对比度9000:1
柔性可弯曲
柔性可弯曲模组，弧面、 异形玻璃最佳搭档
轻至5-6kg/㎡
设计轻薄美观，重量仅6KG/㎡
薄至1.8mm
模组厚度低于2mm 无缝曲面贴装
极简安装维护
极简安装维护
整屏透明隐形、对采光和视线无任何遮挡
85~95%通透率
每平方米160,000像素、电视级全息隐形屏
电视品质的隐形屏幕、近高清视距
无拼接结构，全屏透明隐形95%以上
无拼接结构，全屏透明隐形
高清显示画质
横竖像素等间距，灯驱合一，16bit灰度等级
空间悬浮影像、裸眼AR视觉效果
高亮度5000cd/㎡、 高对比度9000:1
轻6kg/ ㎡、薄1.8mm
柔性可弯曲模组，弧面、 异形玻璃最佳搭档
规格参数
| 产品型号 | M2 | M3 | M6 | M10 | ||||||
| 模组显示尺寸（mm） | 125x1000 | 125x1175 | 250x1000 | 250x1172 | 250x1469 | 250x1000 | 250x1175 | 250x1475 | 960x1000 | |
| 模组外形尺寸（mm） | 125x1025 | 125x1200 | 250x1025 | 250x1197 | 250x1500 | 250x1025 | 250x1200 | 250x1500 | 960x1000 | |
| 模组分辨率（dot） | 50x400 | 50x470 | 64x256 | 64x300 | 64x376 | 40x160 | 40x188 | 40x236 | 96x100 | |
| 灯珠规格 | 1515 | 2121 | 2121 | 2727 | ||||||
| 像素间距（mm） | 2.5-2.5 | 3.91-3.91 | 6.25-6.25 | 10.0-10.0 | ||||||
| 像素密度 （dot/ m²） | 160000 | 65536 | 25560 | 10000 | ||||||
| 感官透明度 | 85% | 92% | 95% | 95% | ||||||
| 白平衡亮度（cd/ m²） | ≥1200（黑灯） | ≥3000（黑灯） ≥4500（白灯） |
≥2000（黑灯） ≥3000（白灯） |
≥5000（白灯） | ≥4500（白灯） | ≥7000（白灯） | ||||
| 最大功耗（W/m²） | 865 | 865 | 865 | 865 | 865 | 865 | 865 | 865 | 800 | |
| 平均功耗（W/m²） | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 300 | |
| 模组重量 （Kg/pcs) | 0.2 | 0.25 | 0.4 | 0.5 | 0.6 | 0.4 | 0.5 | 0.6 | 8 | |
| 配套电源盒重量（Kg/pcs) | B款、D款均约1.1 | B款、D款均约1.1 | B款、D款均约1.1 | 无外置电源盒 | ||||||
| 色温（K） | 3000~10000 | 3000~10000 | 3000~10000 | 3000~10000 | ||||||
| 扫描方式 | 灯驱合一、静态驱动 | 灯驱合一、静态驱动 | 灯驱合一、静态驱动 | 单点单控、静态驱动 | ||||||
| 换帧频率（Hz） | 60~120 | 60~120 | 60~120 | 60~120 | ||||||
| 灯珠工作寿命 | ≥ 10 万小时 | ≥ 10 万小时 | ≥ 10 万小时 | ≥ 10 万小时 | ||||||
| 灰度等级 | 16bit | 16bit | 16bit | 16bit | ||||||
| 输入工作电压 | AC100~240V 50/60Hz | AC100~240V 50/60Hz | AC100~240V 50/60Hz | AC100~240V 50/60Hz | ||||||
| 模组工作电压 | DC4.2V ±0.2V | DC4.2V ±0.2V | DC4.2V ±0.2V | DC4.2V ±0.2V | ||||||
| 工作环境温度 | -20℃ ~ 50℃ | -20℃ ~ 50℃ | -20℃ ~ 50℃ | -20℃ ~ 50℃ | ||||||
| 工作环境湿度 | 20%RH ~ 85%RH，无冷凝 | 20%RH ~ 85%RH，无冷凝 | 20%RH ~ 85%RH，无冷凝 | 20%RH ~ 85%RH，无冷凝 | ||||||
| 存储温度 | -20℃ ~ 60℃ | -20℃ ~ 60℃ | -20℃ ~ 60℃ | -20℃ ~ 60℃ | ||||||
| 存储湿度 | 10%RH ~ 85%RH，无冷凝 | 10%RH ~ 85%RH，无冷凝 | 10%RH ~ 85%RH，无冷凝 | 10%RH ~ 85%RH，无冷凝 | ||||||
| IP防护等级 | IP20 | IP20 | IP20 | IP20 | ||||||
| 安装方式 | 灯面贴装、PCB面贴装、挂装 | 灯面贴装、PCB面贴装、挂装 | 灯面贴装、PCB面贴装、挂装 | 固装、挂装 | ||||||
| 安装使用环境 | 户内 | 户内 | 户内 | 户内 | ||||||
| 模组包装规格（16PCS每箱） | L1295*W335*H270mm | L1295*W335*H270mm | L1570*W335*H270mm | L1295*W335*H270mm | L1570*W335*H270mm | 单个箱体包装 | ||||
| 电源盒包装规格(30PCS每箱） | L1595*W335*H270mm | L1295*W335*H270mm | L1295*W335*H270mm | L1000*W960*H55mm | ||||||
| 说明：表格中的相关参数实时更新，数据谨供参考，如有升级不在另行通知 | ||||||||||
产品尺寸表
应用拓扑图
